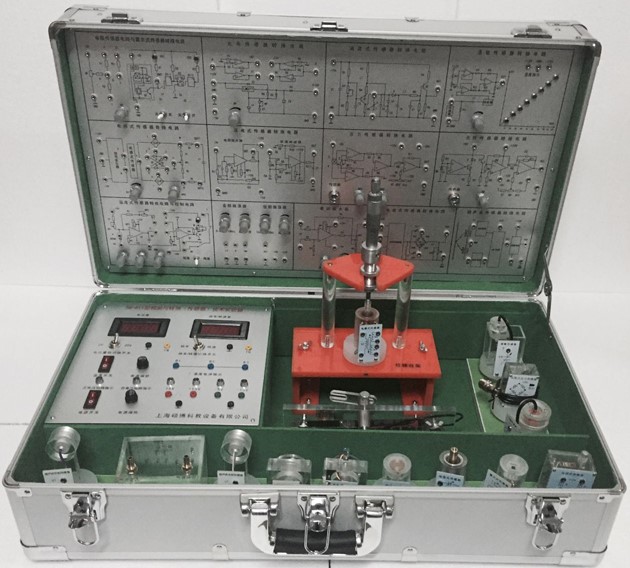

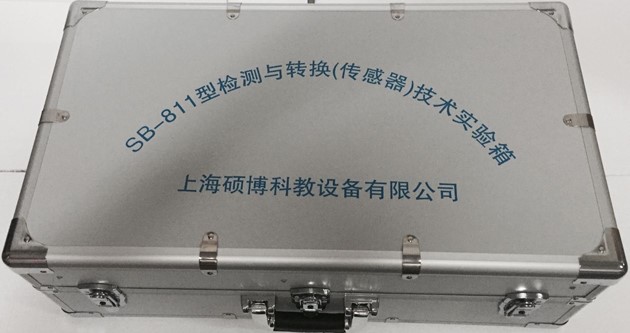

SB-811型傳感技術試驗箱（9種傳感器）

一、概述:

傳感技術試驗箱主要承擔《機械工程測試技術基礎》《傳感與檢測技術》等課程的實驗和機械工程測試技術課程設計及畢業設計等教學任務。開設的實驗包括驗證性、綜合性、設計性，旨在幫助學生加深鞏固對所學機械工程測試技術基礎、傳感與檢測技術等課程理論知識的理解，培養學生獨立思考和分析問題的能力，提高實際動手和設計能力。
傳感技術試驗箱可完成"傳感器原理與應用"、"自動檢測技術"、"工業自動化儀表與控制"、"非電量電測技術"、"傳感器與測控技術"等課程的教學實驗。

二、技術規范及要求：

1、輸入電源：AC220V±5% 50±1Hz

2、額定電流：≤5A

3、直流電源：±5V ±15V

4、穩壓系數：±1%

5、電壓紋波：≤10mV

6、非線性誤差：≤5%

7、測量精度：≤1%

8、功耗：100VA

9、輸出電流：1A

10、相對溫度：-5℃～40℃

11、相對濕度：＜85%（25℃）

12、實驗箱外形尺寸：480×400×230mm

三、實驗箱技術要求：

1、實驗箱提供四組直流穩壓電源：±5V、±15V，具有短路保護功能，一組加熱源。

2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。

3、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直

流放大器。

4、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。

5、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999r/min。

四、振蕩器要求：

1、低頻振蕩器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。

2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400/分轉。

3、振動源：振動頻率1Hz-30Hz，共振頻率12Hz左右。

數據采集卡及處理軟件

數據采集工作12位AD轉換、分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。標準RS-232接口，與計算機串行工作。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。

五、傳感器種類及技術指標：

序號	實 驗模塊	傳感器名稱	量程	精度
1	電阻霍爾式傳感器模塊	電阻式傳感器	± 2mm	± 1.5%
2	電阻霍爾式傳感器模塊	霍爾式傳感器	≥ 2mm	0.1%
3	電容式傳感器模塊	電容式傳感器	± 5mm	± 2%
4	電感式傳感器模塊	電感式傳感器	± 5mm	± 2%
5	光電式傳感器模塊	光電式傳感器	0-2400轉/分	≤ 1.5%
6	渦流式傳感器模塊	渦流式傳感器	≥ 2mm	± 3%
7	溫度式傳感器模塊	溫度式傳感器	0-80℃	± 2%
8	壓電式加速度傳感器模塊	磁電式傳感器		0 .5V/m
9	低頻振蕩器模塊	壓電式加速度傳器	1-30Hz	± 2%/s
10	差動放大器模塊	渦流式測速傳感器	0-2400轉/分	≤ 1.5%
11		霍爾式傳感器	0-2400轉/分	≤ 1.5%
12		磁電式測速傳感器	0-2400轉/分	≤ 1.5%
13		轉速傳感器	0-2400轉/分	≤ 1.5%

六、實驗臺特點：

1、傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。

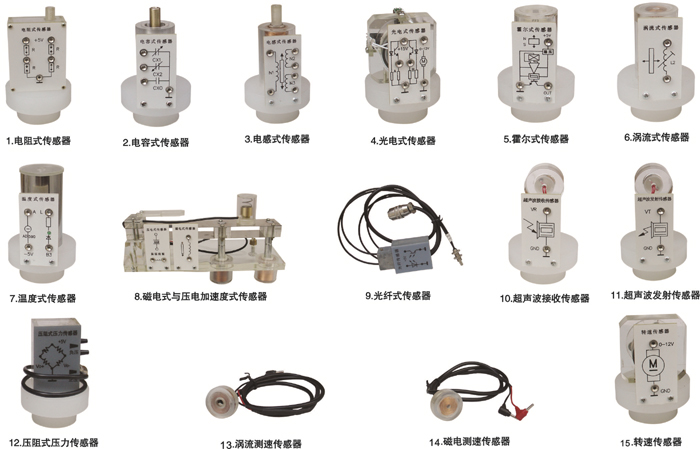

2、每種傳感器每個獨立，傳感器上印有原理圖與接線口，給學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。

實驗一	電阻式傳感器的單臂電橋性能實驗
實驗二	電阻式傳感器的半橋性能實驗
實驗三	電阻式傳感器的全橋性能實驗
實驗四	電阻式傳感器的單臂、半橋和全橋的比較實驗
實驗五	電阻式傳感器的振動實驗*
實驗六	電阻式傳感器的電子秤實驗*
實驗七	變面積式電容傳感器特性實驗
實驗八	差動式電容傳感器特性實驗
實驗九	電容傳感器的振動實驗*
實驗十	電容傳感器的電子秤實驗*
實驗十一	差動變壓器的特性實驗
實驗十二	自感式差動變壓器的特性實驗
實驗十三	差動變壓器的性能實驗
實驗十四	激勵頻率對差動變壓器特性的影響*
實驗十五	差動變壓器的振動實驗*
實驗十六	差動變壓器的電子秤實驗*
實驗十七	光電式傳感器的轉速測量實驗
實驗十八	光電式傳感器的旋轉方向測量實驗
實驗十九	接近式霍爾傳感器實驗
實驗二十	霍爾傳感器的轉速測量實驗*
實驗二十一	霍爾傳感器的振動測量實驗*
實驗二十二	渦流傳感器的位移特性實驗
實驗二十三	被測體材質對渦流傳感器特性的影響實驗
實驗二十四	渦流式傳感器的振動實驗
實驗二十五	渦流式傳感器的轉速測量實驗*
實驗二十六	溫度傳感器及溫度控制實驗（AD590）
實驗二十七	磁電式傳感器的特性實驗
實驗二十八	磁電式傳感器的轉速測量實驗*
實驗二十九	磁電式傳感器的應用實驗*
實驗三十	壓電加速度式傳感器的特性實驗

序號	器件名稱	單位	數量
1	實驗箱	箱	1
2	電阻式霍爾式傳感器轉換電路	塊	1
3	電容式傳感器轉換電路	塊	1
4	電感式傳感器轉換電路	塊	1
5	光電式傳感器轉換電路	塊	1
6	渦流式傳感器轉換電路	塊	1
7	溫度式傳感器轉換電路	塊	1
8	壓電加速度式傳感器轉換電路	塊	1
9	低頻振蕩器電路	塊	1
10	差動放大器電路	塊	1
11	電阻式傳感器	個	1
12	電容式傳感器	個	1
13	霍爾式傳感器	個	1
14	電感式傳感器	個	1
15	光電式傳感器	個	1
16	渦流式傳感器	個	1
17	渦流測速傳感器	個	1
18	溫度式傳感器	個	1
19	磁電式傳感器	個	1
20	磁電測速傳感器	個	1
21	壓電加速度式傳感器	個	1
22	霍爾式轉速傳感器	個	1
23	轉速傳感器	個	1
24	位移臺架	套	1
25	光纖位移臺架	個	1
26	測微器	把	1
27	鐵片、銅片、鋁片各一片	片	3
28	溫度計0-100℃	條	1
29	Φ8×4磁鋼	粒	1
30	傳感器實驗指導書	冊	1
31	實驗連接導線	條	25
32	數據采集連接線	條	1
33	數據采集處理軟件	盤	1
