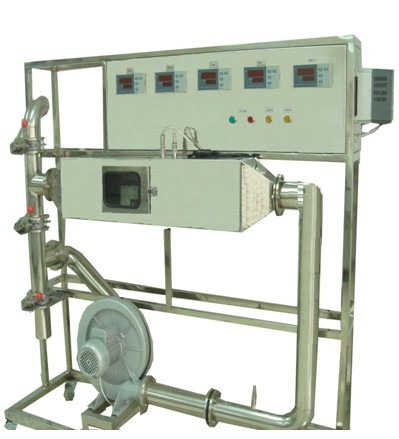

SB-GZ/DD洞道干燥實驗裝置

實驗目的：
1、了解氣流常壓干燥設備的流程、結構及過程原理。
2、掌握干燥速率曲線的測定方法。
3、了解改變操作條件對不同干燥階段的影響。
主要配置：
風機、洞道、熱球風速儀、電子天平、電加熱器、溫控儀表、不銹鋼框架及控制屏。
技術參數：
1、氣流干燥室斷面尺寸：140×200mm。
2、熱球風速儀，可測風速：0－10m/s。
3、電加熱器，加熱功率：3×1.0kw。
4、離心風機，轉速：2800rpm，風量：450 m3/h，風壓：120mmH2O，效率：66％，功率：250w，工作電壓：220V，風量可調范圍：0－600 m3/h。
5、水分干燥速率：0.005-0.020gcm-2 min-1。
6、溫控儀表: 采用Cu50型 熱電阻測溫，數字顯示，精度等級±1%。
7、電子天平，可去皮，最大稱量為1000g，稱量精度0.10g，可連續顯示稱量結果。
8、干燥室的進風溫度可通過溫控顯示表在50～150℃之間預先任意設定，由可控硅溫度控制器自動調節。
9、框架為不銹鋼，結構緊湊，外形美觀，操作方便。
10、外形尺寸：1800×500×1200mm。
數據采集型（SB-GZDD/Ⅱ）：配計算機、微機接口和數據處理軟件、溫度傳感器、渦輪流量計及流量積算儀。能在線監測溫度、流量等實驗數據。
