"追求技術進步、服務科教興國、支持教育事業"

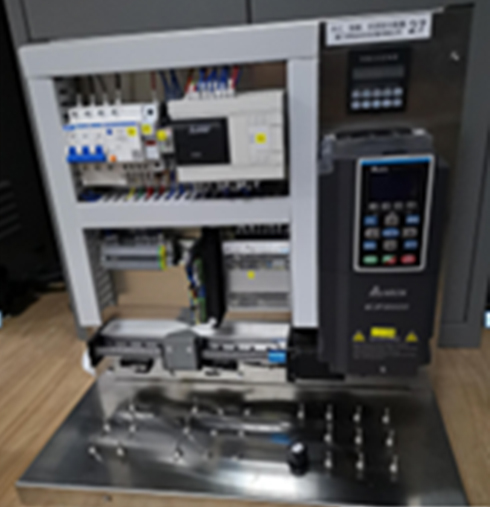

高級實訓考核裝置（交流伺服控制和變頻閉環故障排故實訓裝置）
高級實訓考核裝置功能：
PLC可編程控制器實訓裝置集可編程邏輯控制器、變頻器模塊、交流伺服控制器、交流伺服電機模塊等于一體。在本裝置上，可直觀地進行PLC的基本指令訓練，多個PLC實際應用的模擬及實物控制訓練。裝置配備的主機采用可編程控制器，配套、編程電纜、伺服系統專用線、變頻器等。套配有伺服系統能實現兩點間定位的伺服控制系統調試與維修，用鈕子開關設置6個故障點，便于教學。
高級實訓考核設備配置參數：
1、PLC：內置CPU、電源、40點輸入輸出，可安裝使用的特殊適配器及功能擴展板；高速運算處理基本指令：0.21μS/指令、應用指令：0.5μS/指令；可使用帶程序傳送功能的EEPROM存儲器盒；配置編程電纜，連接電腦端USB接口；通過EN或UL/cUL認證。
2、變頻器：帶獨立的操作面板、面板參數顯示字體為中文簡體字；輸出頻率一般負載0.01～600Hz、重載：0.00～300Hz；內置10k容量的PLC；速度/轉矩/位置控制模式；內置溫度感測器。
3、交流伺服電動機：功率：200W；電壓：220V；轉速：3000轉。
4、交流伺服控制器：功率：200W；電壓：220V；驅動器過載能力強，可以適應急加速急減速頻繁啟停，過載能力可至3倍。支持上位機控制，并且支持上位機示波器軟件監控，可以采集相關數據波形。支持拷貝優盤，可以使用拷貝優盤進行批量伺服相同配置的參數上傳及下載。帶顯示操作面板，可以實時監控并調整電機運行狀態。接線端子采用柵欄式螺絲壓接端子，穩定可靠。標準MODBUS協議�？勺詣�(dòng)檢測電機特性、負載特性并自動進行匹配，實現控制特性最優化。
5、平臺及行走機械模塊： 安裝平臺合理，易于實訓平臺的操作；可實現伺服位置控制系統的運行，運行平穩牢靠。
6、其他電氣元件：為實現功能而配置的限位開關、繼電器、熔斷器及熔芯配套、電源、接線端子、漏電保護器及空氣開關、按鈕、步進脈沖控制器、電位器等需采用國內知名品牌。高級實訓考核裝置其他要求：
1、電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
2、技能培訓用的控制線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除的技術要求；
3、裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；
4、所有元器件都通過導線引到接線端子上，學員接線時只需在端子上進行接線，有利于保護元器件；
5、需布置線槽，便于維護培訓使用；
6、實訓課題需配備課程指導書并提供技術支持。"
|
