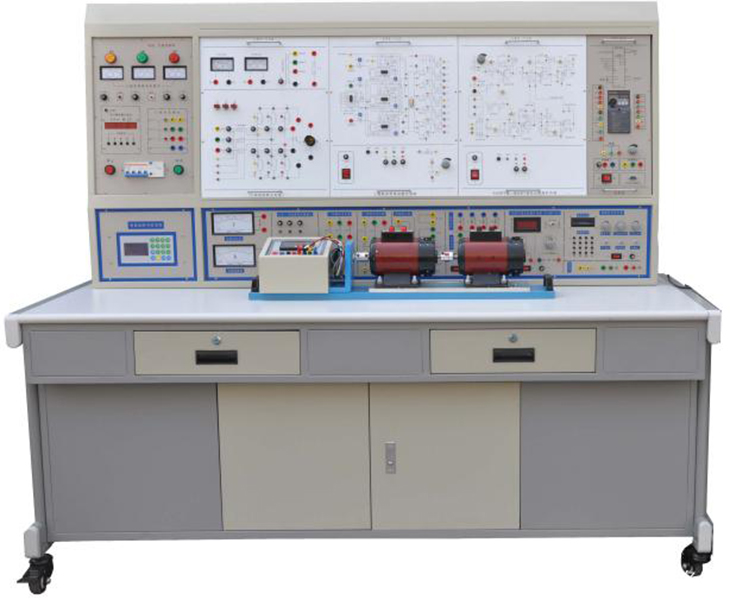

電力電子與電機拖動技術實驗臺（自動控制綜合實訓裝置）

電力電子與電機拖動技術實驗臺（自動控制綜合實訓裝置）

電力電子與電機拖動技術實驗臺（自動控制綜合實訓裝置）是根據《維修電工（高級）》（中國勞動社會(huì )保障出版社出版）培訓教材中關于電力電子與自動控制部分的技能培訓要求，吸收國內同類產品的優點，充分考慮了實驗室的現狀和發展趨勢精心研制而成。 它不僅涵蓋了各職業院校、高級技校所開設的《電力電子技術》、《半導體變流技術》、《直流調速系統》、《電力拖動自動控制系統》等專業課程所要求的主要實驗項目，還可以用于對從業人員進行崗位培訓、就業培訓以及各省、市的維修電工培訓和鑒定考核使用。

二、產品特點
1．體現“工程環境”理念，效仿生產現場實際：系統應從相關工業產品移植而來，可很好實現對學生能力（波形分析和系統調試能力）的培養和技術知識的應用。
2．各個系統的配置合理：各個系統采用的元件、觸發（驅動）電路、主電路、控制方式、控制對象及保護環節等，應能概括當前工業上的技術應用，內容豐富多樣，體現了“典型性、先進性、實用性和可行性”的要求，能引起學生興趣，能使學生獲得很大的收獲。
3．模塊采用PCB烤漆工藝制成，正面為原理圖和測試點，背面焊有對應的元件，增強了學生對實驗內容的感性認識與理性認識。
4．元件與單元電路性能實驗，在小系統環境中進行：這樣有利于學生理解該元件和該單元用于何處、它們的性能對整個系統的影響，有利于學生知識的鞏固和實際應用。
三、電力電子與電機拖動技術實驗設備技術參數
1. 電力電子技術及電機自動控制系統實驗實訓平臺
2. 通用實驗桌（鐵質結構，面板采用絕緣高密度板）
3. 電源部分變壓器 三相隔離變壓器 300VA，220V/127V
4. 三相整流變壓器 100VA，220V/V*3
5. 直流可調電源變壓器 80VA，30V/2A
6. 直流穩壓電源變壓器 100VA， 24V、20V、±15V、±12V、±5V
7. 交流電源變壓器 200VA，220V/15V、30V、50V、10V、120V
8. 三相同步變壓器 15VA，127V/15V
9. 直流穩壓電源 (勵磁） DC 110V、0.5A
10. 可變電阻器模塊：100Ω/100W 1只 100Ω/1A；100Ω 9/0.4A；10Ω×9/1.2A 1Ω× 9/2A波 段開關3個
11. 電流電壓表模塊：
直流電壓表與電流表模塊 電壓表150V， 電流表2A
交流電壓表與電流表模塊 電壓表0-450V ， 電流表0-2A
12. 電機模塊：
他勵直流電動機：110V 1500 r/min
他勵直流發電機：110V 1500 r/min
三相鼠籠異步電機：120W、1400r/min 380V（線電壓）2臺
直流測速發電機：1500轉/15V
13. 電機導軌，智能數顯轉速表
14. 單相半控橋式整流電路及單結晶體管觸發電路：直流調速系統的主電路、檢測與保護電路：晶閘管實現的單相半控調速系統；具有電流正反饋、電壓負反饋、電流截止負反饋、過流保護功能。
15. IGBT直流斬波電路（EXB841）：EXB841實現的IGBT直流斬波；頻率1.2K，占空比12%-98%
16. 單相交流調壓電路及集成鋸齒波觸發電路（KC05）KC05觸發脈寬100μs- 2ms
17. BJT單相并聯逆變電路 頻率調節范圍：50HZ-500HZ
18. 單相交流(過零觸發)調功電路（KC08） 占空比可調范圍10%-90%
19. 三相晶閘管全控橋式整流電路；
20. 三相晶閘管集成觸發電路KC785
21. 電流調節器、速度調節器及過電流保護電路: 內環為電流環、外環為速度環；系統無靜差精度高達0.3%以上
22. 三相交流調壓電路（KC785觸發）
23. 鋸齒波移相觸發電路（分立元件）
24. 給定積分模塊： 具有上下嵌位功能；嵌位指可調
25. 交流接觸器模塊:交流接觸器2只（德力西）
26. 接觸器與熱繼電器模塊:交流接觸器1只（德力西），熱繼電器1只
27. 中間繼電器與熱繼電器模塊:中間繼電器1只（德力西），熱繼電器1只
28. 熔斷器與按鈕開關模塊:3P熔斷器1只，2P熔斷器1只，按鈕開關黃綠紅各1個
29. 按鈕、行程開關與時間繼電器模塊:行程開關4只，時間繼電器1只（通電延時），按鈕開關綠色1只
30. 開關、熔斷器、指示燈與照明燈模塊:3P空氣開關1只，3P熔斷器1只，220V指示燈紅綠各1只，照明燈燈座1只，變壓器220V/36V 6.3V 1只
31. 實驗鏈接導線 （安全插座，護套線）
根據不同實驗項目的特點，配備兩種不同的實驗連接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分也護套結構手槍插連接線；數模信號部分采用彈性鈹輕銅裸露結構連接線。三種導線只能連接對應的配套插座，這樣大大提高了實驗的安全及合理性。
32. 學生凳子2只/套，每套設備提供2只鐵質四腳方凳，凳子面板采用高強度高密度板，結實耐用，美觀大方。
四、可完成的實訓項目
（一） 電力電子元件（參數、性能與波形的測定）
1) 晶閘管（SCR）的工作特性研究
2) 雙向晶閘管（TRIAC）的工作特性研究
3) 電力晶體管GTR（功率雙晶體管）的工作特性研究
4) 場效應管（MOSFET）的工作特性研究
5) 絕緣柵雙極型晶體管（IGBT）的工作特性研究
（二）觸發（驅動）單元電路的研究
1) 單結晶體管觸發電路（分列元件）
2) 鋸齒波移相觸發電路（分列元件）
3) KC05集成鋸齒波觸發電路
4) KC08過零觸發電路
5) EXB841大規模集成（IGBT）驅動電路
6) 三相KC785脈沖列觸發電路
（三）電力電子電路
1) 單相晶閘管半控橋式整流電路
2) 三相晶閘管全控橋式整流電路（含三相半波、三相半控橋）
3) BJT單相并聯逆變電路
4) 單相雙向晶閘管交流調功電路
5) 直流（IGBT）斬波電路及升、降壓電路
6) 單相（雙向晶閘管）交流調壓電路
7) 三相（反并聯晶閘管）交流調壓電路
（四）自動控制系統
1) 電壓負反饋、電流正反饋、直流調速系統（KZD－Ⅱ型產品電路移植）
2) 轉速、電流雙閉環不可逆直流調速系統（由通用電氣產品實際線路移植）
3) 轉速、電流雙閉環交流調壓調速系統的研究
(五）電拖實訓
1）三相異步電動機正反轉控制線路；
2）工作臺自動往返循環控制電路；
3）三相異步電動機順序控制線路；
4）三相異步電動機的Y－Δ起控制線路；
5）三相異步電動機能耗制動線路；
7）C620車床的電氣控制電路；
