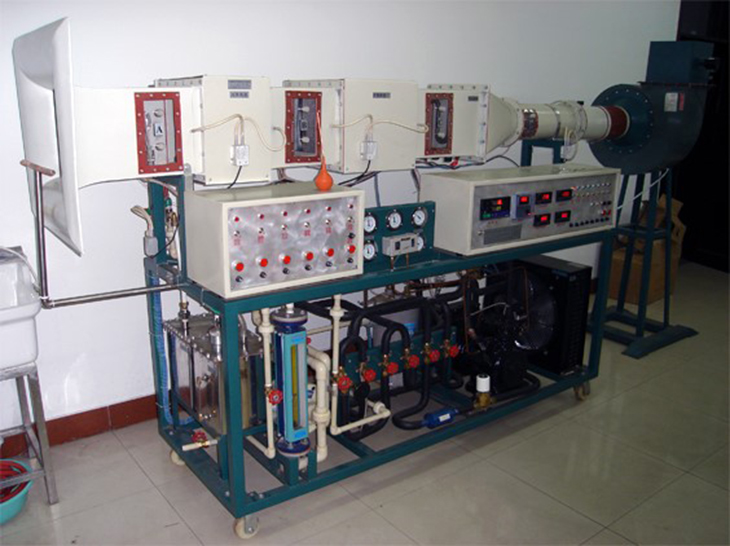

SB-506空調制冷換熱綜合實驗裝置
一、概 述
空調制冷換熱綜合實驗裝置是根據國家勞動和社會(huì )保障部組織編寫的《制冷設備維修工》職業技術、職業資格培訓教材以及《教育部關于加強高職高專教育人才培養工作的意見》為依據而研制。本實訓裝置適用于大中專、高職高專、技工院校制冷專業等開設的《制冷基礎》、《制冷設備維修工》、《空調器維修》、《空調技術》等專業課程實訓教學。
二、基本功能
本裝置集直流空調,制冷壓縮機性能,制冷熱泵,表冷器性能,加熱器性能于一體,可進行空氣的加熱,加濕,冷卻,干燥,蒸發器,冷凝器進行換相,可測出各點溫度、濕度、壓力、風量、水流量及功率,計算出制冷量、功率、制冷系數、效率、并進行熱平衡計算。
三、實驗目的
1直流空調過程演示;
2通過實測的溫度、壓力、風量,計算出空調過程熱量及熱平衡誤差;
3通過實驗測得的風量、壓力、功率等參數,
4測定制冷壓縮機性能;通過改變風量、溫度、流量工況、
5測定換熱器(加熱器、表冷器)性能實驗
6制冷熱的相互間的關系
四、技術參數
優先級 |
序號 |
項目 |
要求 |
|
1 |
壓差計 |
±100 mm |
|
2 |
壓力表 |
-0.1~2.5MPa |
★ |
3 |
制冷壓縮機組 |
按型號標準配置 |
|
4 |
冷凝器 |
按型號標準配置 |
|
5 |
蒸發器 |
按型號標準配置 |
★ |
6 |
離心風機 |
按型號標準配置 |
|
7 |
電熱加濕裝置 |
按型號標準配置 |
|
8 |
一次、二次加熱裝置 |
按型號標準配置 |
|
9 |
超壓保護裝置 |
按型號標準配置 |
|
10 |
轉子流量計 |
按型號標準配置 |
|
11 |
熱電偶 |
按型號標準配置 |
|
電流表 |
按型號標準配置 |
|
|
13 |
電壓表 |
按型號標準配置 |
|
14 |
風量測量裝置 |
按型號標準配置 |
|
14 |
調壓器及電控箱((含數字溫度、電流、電壓儀表及溫度切換裝置等) |
按型號標準配置 |
|
16 |
電源 |
電壓:380V 功率:5KW |
|
17 |
外形尺寸 |
4000×1500×800 |
|
18 |
臺架及控制屏 |
按型號標準配置 |
五、主要配置
序號 |
名稱 |
數量 |
1 |
可視測試風洞 |
1套 |
2 |
離心式 引風機 |
1套 |
3 |
自動 調節風門 |
1套 |
4 |
制冷壓縮機3P |
1套 |
5 |
風冷冷凝器3P |
1套 |
6 |
儲液罐3P |
1套 |
7 |
鈦包蒸發器3P |
1套 |
8 |
水冷冷凝器2P |
1套 |
9 |
冷凝—蒸發可互換表冷器1P |
1套 |
10 |
熱水加熱及冷水表冷器1P |
1套 |
11 |
蒸汽加濕鍋爐220V |
1套 |
12 |
電磁閥組220V |
2套 |
13 |
16路多功能數顯溫濕度測試系統 |
1套 |
14 |
玻璃轉子水流量計1T/M |
1套 |
15 |
3/8手閥 |
6套 |
16 |
熱力膨脹控制閥3P |
2套 |
17 |
風壓力計 |
2套 |
18 |
手持風速測量系統 |
1套 |
19 |
熱電偶Pt100 |
4套 |
20 |
主機 溫度檢測系統 |
1套 |
21 |
壓力保護系統 |
1套 |
22 |
靜音水泵220V ,2只供熱系統,冷水系統 |
各1套 |
23 |
工程配置材料 |
1套 |
24 |
各系統,儀表,說明書 |
各1套 |
